■ [無線]TS-590とAH-4間のインターフェイス製作(4)

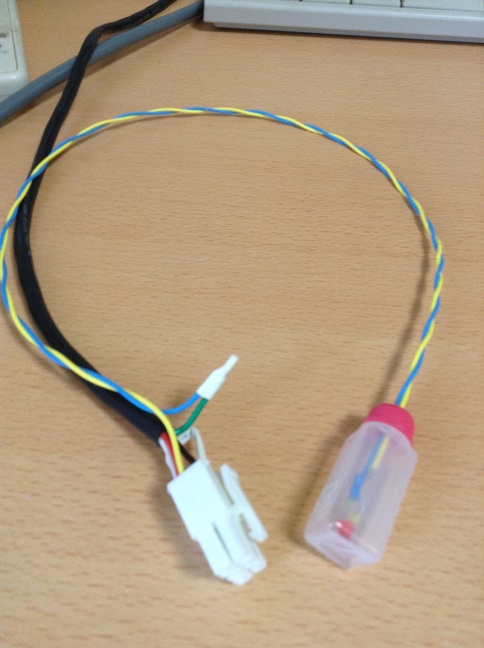

前回の方針に従って、インターフェイスケーブルを作成した。

しかし完全動作まではいたらなかった。

最初はうまく行ったのだが、TS-590Gの電源を入れ直したりしていると、動作しなくなった。内部アンテナチューナーが動作してしまう。はじめはTS-590GのTS端子が壊れたかなんてちょっと焦ったが、落ち着いていろいろ試しているとだんだん動作がわかってきた。

どうも、TS-590Gが、電源オン時に外部アンテナチューナーがあるかどうかを認識するようで、その際にTS端子にAH-4のSTART端子が接続されていると、外部アンテナチューナーがないものと認識してしまうらしい。そうなると、内部アンテナチューナーが動いてしまい、TS端子はアサートされないようだ。

この誤認識はTS-590Gの電源オン時のタイミングだけで、外部アンテナチューナーモードになってしまえば、後は何をやっても内部アンテナチューナーモードには戻らない。外部アンテナチューナーモードで動作させるには、

• TS-TT間を抵抗でつないで電源オンする（AH-4のSTART端子は外しておく）
• 電源オン後、TS-TT間を抵抗接続したまま、AH-4のSTARTを切り離す

の２通りの方法がある。

２番目の方法が有効なのが、いまいち解せない。外部アンテナチューナーモードへのステイタス変更はTS-590Gの電源オン時だけではないということになってしまうのだが、なぜそうなっているのかわからない。

とりあえず、この方法で外部アンテナチューナーモードにしてしまえば、後はSTART端子をつないでも完全動作となる。

AH-4の回路図を見ると（英語版のサービスマニュアルがWebで取得可能）、AH-4のSTART端子は、20KΩ弱程度の抵抗で5V電源に接続されており、弱いプルアップとなっている。TS-590GのTS端子は双方向ポートになっていて、ロジック入力にもなっているので、このプルアップが悪さをしている可能性が高いと見ている。

さて、善後策だが……

1. プッシュスイッチ等を購入し、マニュアル操作に方針変更
2. インターフェイス基板作成へ方針変換
3. 今の方法で、なんとかTS-590Gをだます方法を考える

１番目の方法は、無線機の操作が面倒なので、できれば無線機の外部オートアンテナチューナー制御機能を使えるようにしたい。となると２か３だが、２はここに至って、ちょっと大げさなような気がしてきた。

今回作ったインターフェイスケーブルに、プッシュスイッチを追加して、TS-590G電源オン後に、一回だけSTART端子を切り離して動作させるというアイデアはある。これしかないかなぁ……
