前回の最後のアイデアの通り、STARTのラインにノーマルクローズのプッシュスイッチを入れて、良好な動作を確認した。

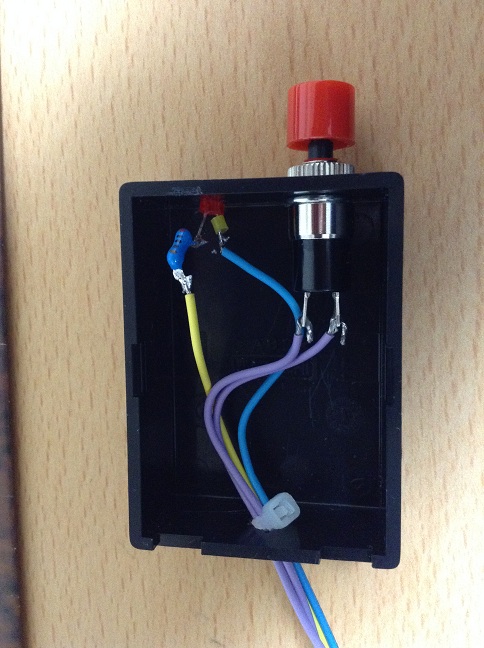

	本日パーツ屋さん（マルツ寺町店）に出向いて、プッシュスイッチ（ノーマルクローズ 120円）とプラスチックケース(100円)を購入。前回のLED表示器（あれは100円ショップで買ったソース入れ）から、こちらに移し替えた。京都にもパーツ屋はあるのだ。でもノーマルクローズのプッシュスイッチは一種類しかなかった。危なかった……　あってよかった。

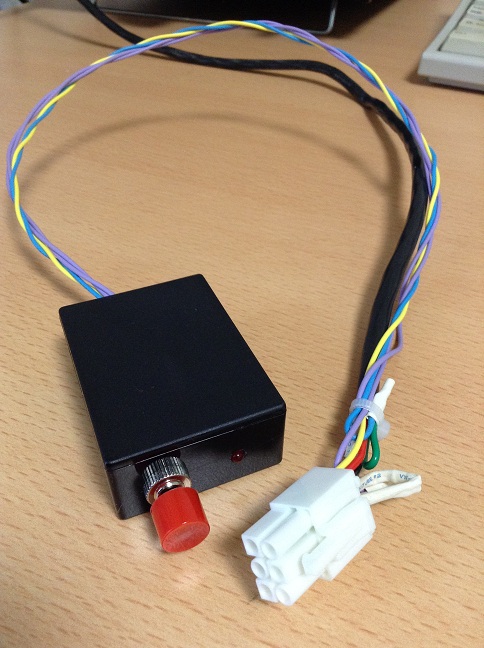

	インターフェイスケーブル全景
	前回報告通り、TS-590Gの電源を入れると、内部アンテナチューナーモードになっている。ATボタンを一度押しすると、AT>Tという表示がメーター下部に表示され、外部アンテナチューナーは使えない状態になっている
	ここで今回作成したコントローラーのプッシュスイッチを一度押しすると、AT>Tの表示は消え、外部アンテナチューナーモードに変わる
	ここで、TS-590GのATボタンを長押しすると、AH-4にチューニングスタート信号が送信され、AH-4はチューニングを開始する。TS-590Gはキャリアを出す。チューニング中はコントローラーのLEDが点灯し、チューニングが終わると消灯する。消灯したら、ATボタンをもう一度押し、キャリア出力を止める。チューニングが成功したかどうかはこのLEDではわからないので、SWRで確認するしかない

これでやっと使える状態にできた。

なお、今回作成したインターフェイスケーブルの回路図を作成したので、一緒に載せておく。

Interface circuit between TS-590 and AH-4 by JG3UNS.

うちはマンションの3Fで、アンテナのためのグランドをとることができない。そのため、カウンターポイズを設置することにした。

20mの1.25sq(awg16)のケーブル20mを切り出して、ベランダに３折りにして這わせた。とりあえず、一本だけでやってみよう。

さて、いよいよアンテナ本体だ。マンション住まいにはこれが一番つらい。いろいろ考えてはいるのだが、なかなか難しい。またここに書けないような方式になるかもしれないので、そのときは詳細はリポートできません。あしからず。
