長いことPCを触っているけど、今までLANケーブルを自分で作ったことはなかった。そんなに高いものでもないし。

今回、ちょっと長めのLANケーブルを使う必要が出そうだったので、今まで手を出さなかったLANケーブルの製作も一度経験してみようかな。

例によってAmazonで工具・部材を集める。まず圧着工具。安いのでよいという話もあったが、あんまり安いのもと思い、以下のAMPCOMのを購入。

Amazon | LANコネクタ圧着ペンチ AMPCOM ラチェットタイプかしめ工具 RJ11/RJ45 6P/8Pに対応 カット、ストリップ、クリンプ多機能圧着工具 | 圧着ペンチ
LANコネクタ圧着ペンチ AMPCOM ラチェットタイプかしめ工具 RJ11/RJ45 6P/8Pに対応 カット、ストリップ、クリンプ多機能圧着工具が圧着ペンチストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

ケーブルチェッカというものも必要らしく、これは以下のものを。

Amazon | サンワサプライ LANケーブルテスター 親機 子機分離タイプ LAN-TST3Z | サンワサプライ | LANケーブル 通販
サンワサプライ LANケーブルテスター 親機 子機分離タイプ LAN-TST3ZがLANケーブルストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

ケーブルは、CAT5eクラスで100m巻。日本製線で3,740円というのはそれなりに安いのかな。色は白を選択。

Amazon | 日本製線 高性能ギガビット伝送対応LANケーブル (Cat5e) 100m巻(青色) 0.5 - 4P NSEDT (BL) (100) | 日本製線 | LANケーブル 通販
日本製線 高性能ギガビット伝送対応LANケーブル (Cat5e) 100m巻(青色) 0.5 - 4P NSEDT (BL) (100)がLANケーブルストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

コネクタは、ロードバー付きが組み立てやすいということだったので、その中でも安かったAMPCOMのもの。50個入。

Amazon | AMPCOM RJ45コネクタ ロードバー付け 8P8C(8極8芯) UTP CAT5E CAT6 1000Mbps 対応 単線ヨリ線対応 つめ折れ防止 LANケーブル用コネクタ プラグ 50個入り | AMPCOM | LANケーブル 通販
AMPCOM RJ45コネクタ ロードバー付け 8P8C(8極8芯) UTP CAT5E CAT6 1000Mbps 対応 単線ヨリ線対応 つめ折れ防止 LANケーブル用コネクタ プラグ 50個入りがLANケーブルストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一...

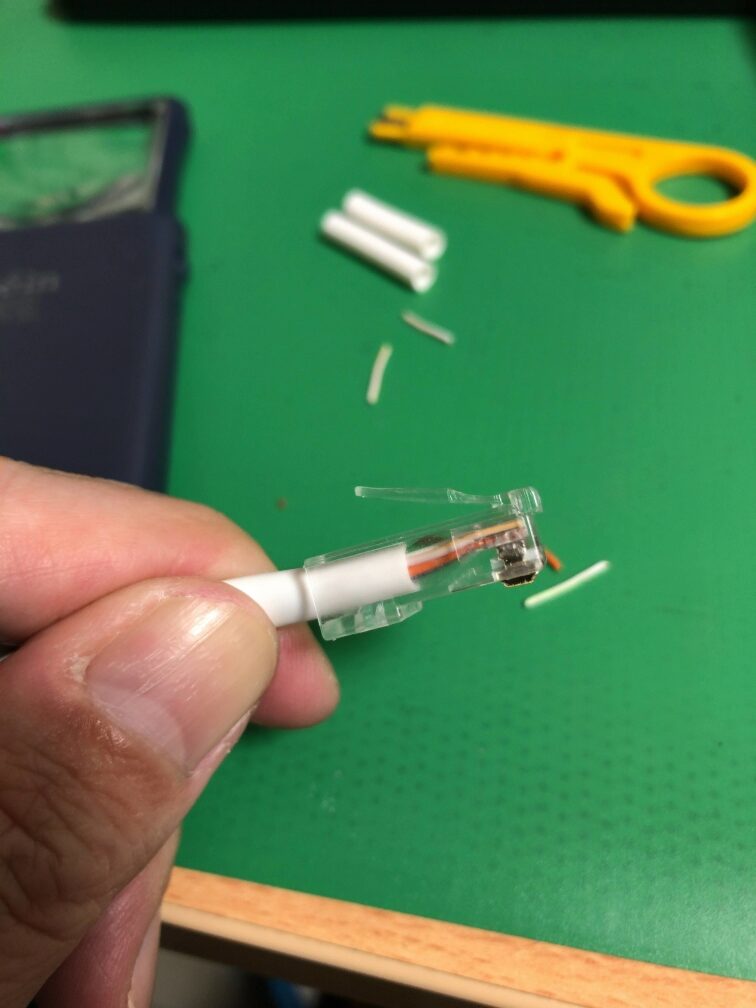

さて、部品は全部揃ったので試しづくりをしてみた。まずは何も見ずに適当に作ったら……

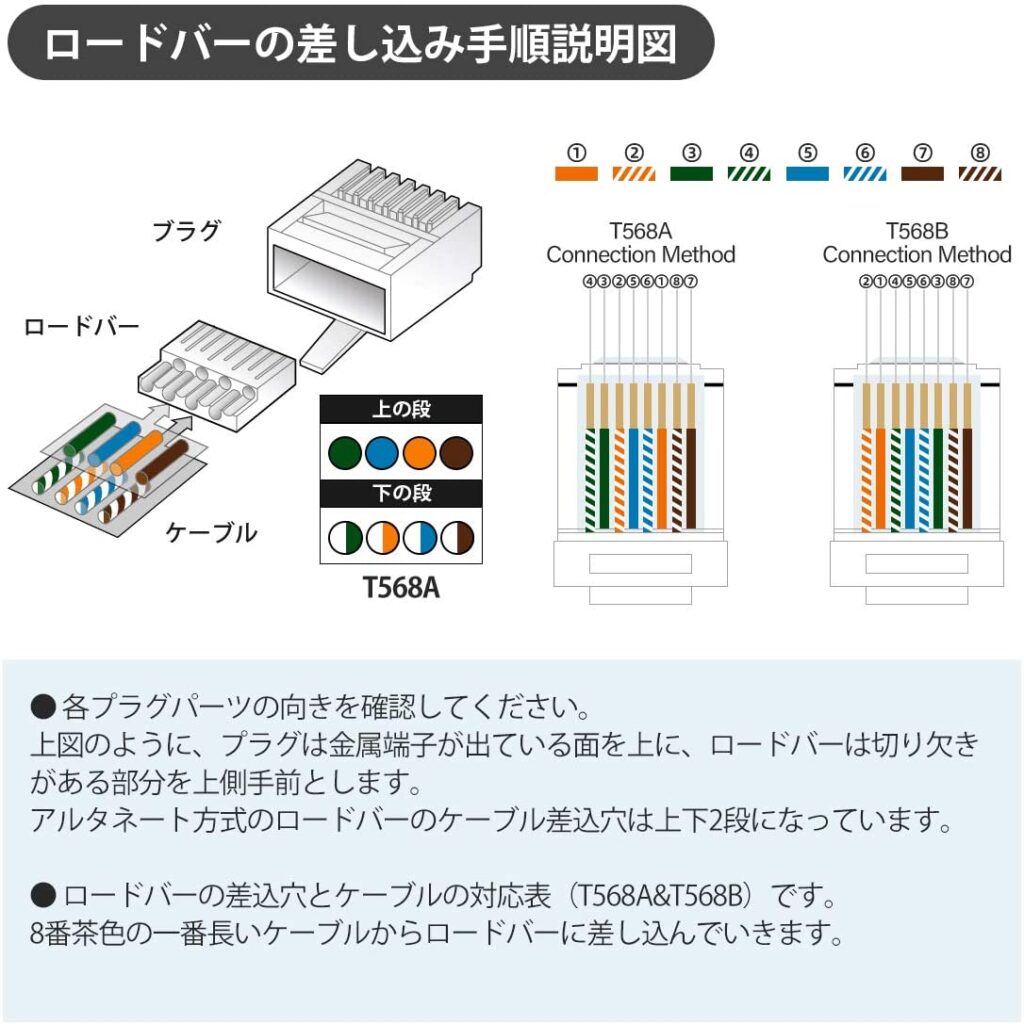

一応できるにはできたが、圧着もうまくいっているかわからないし。引っ張ったら抜けた(笑)。あまりにもよくわからないので、これはちょっと調べなきゃということで、まずはコネクタのAmazonのページで、以下の図をダウンロード。

これがまたよくわからない。ロードバーの形も全く違うように思えるし。接続の仕方はT568AとT568Bというのがあるらしいが、これもどちらを選んでよいかわからない。

それでいろいろググって、以下のページを参考にすることにした。

思ったより簡単!LANケーブルの自作方法と道具紹介
自宅と実家を有線でつなぐために屋外用のLANケーブル線を買いました。距離があった為、ぴったりの長さのケーブルを選べなかったので、自分でケーブルを切りコネクタを圧着することにしました。 屋内外問わず長い

ここはよくまとまっていそう。

もう一度作り直し。まず、接続方法はT568Bを使う。必ずしもツイストペアを隣に配置するわけでないので、そこは注意。

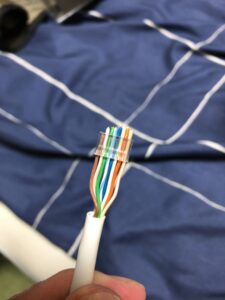

ロードバーは、突起のある部分を下にして、突起側から差し込む。差し込み方は一本ずつワイヤーを曲げて刺していく。

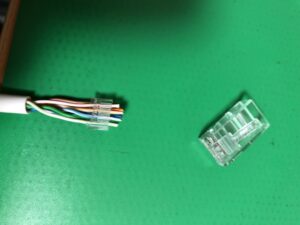

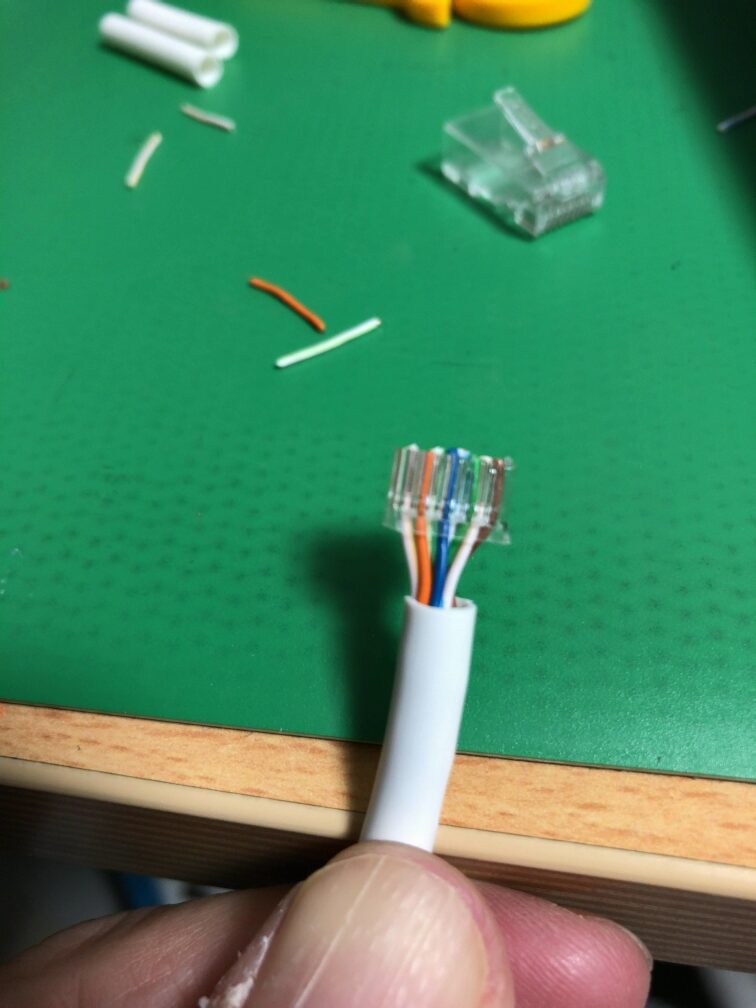

全部ささったら、ロードバーをケーブルシース側に押し込んで、はみ出たワイヤーはニッパでカットする。

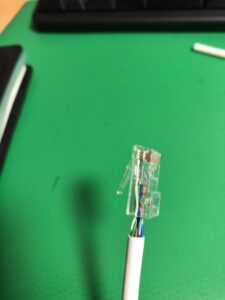

突起部分を下にして、コネクタに差し込む。

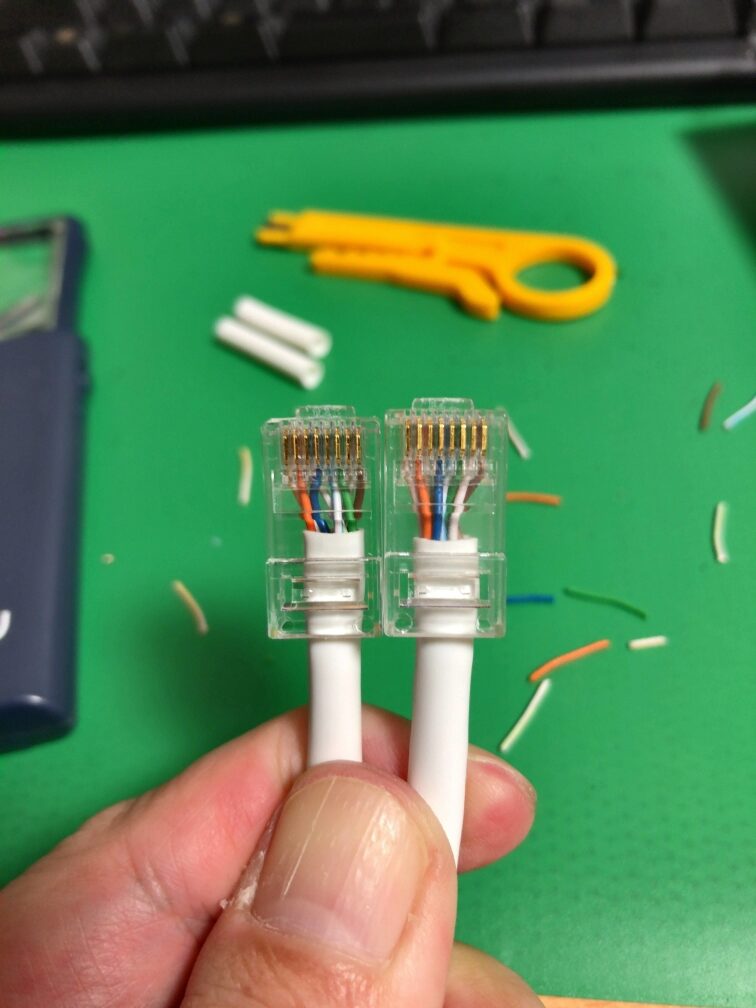

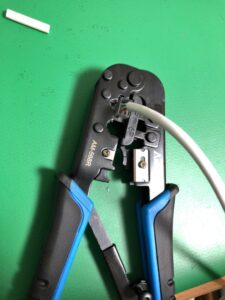

その後、圧着工具でかしめる。きれいにできた。

さて、ちゃんと接続できているか、チェッカでチェックする。チェッカの電池(9Vの角電池006P)をつないで、電源をONにして、親機と子機にコネクタをつなぐ。

1ピンずつ接続確認をしてくれる。この親機と子機は分離して、別の場所でも動作させられるらしいので、2つのコネクタが離れていてもチェックできそう。

実際にケーブルを使ってみたが、問題なく動作できた。

最初は作り方が全くわからなかったが、できてみるとそんなに難しくない。楽しいので、おすすめ。
